01 Застосування та встановленняЕлектромагнітні клапани

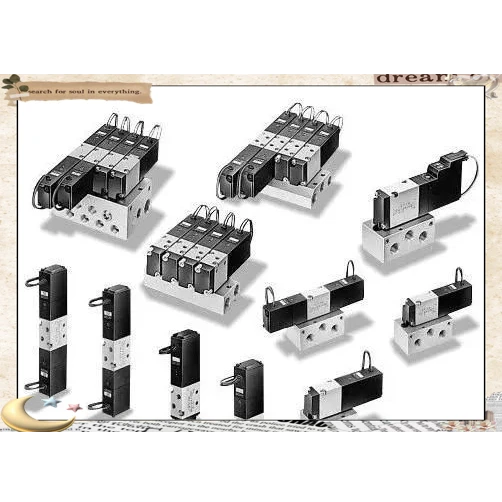

Електромагнітні клапани широко використовуються в промисловості, особливо в -галузях високого ризику, таких як нафтова та хімічна промисловість, де попит на встановлення є терміновим. Через небезпечне робоче середовище в цих галузях промисловості вимоги до безпеки також відносно високі. У цих галузях пневматичні електромагнітні клапани, завдяки їх протипожежним, вибухозахищеним і безпечним характеристикам, є незамінними в промисловому застосуванні на небезпечних виробництвах і стали незамінними компонентами трансмісії. Зазвичай вони встановлюються на технологічних трубопроводах, деякі щільно прикріплені до циліндрів, а інші встановлюються байпасом за допомогою кронштейнів.
Основні компоненти пневматичного електромагнітного клапана включають електромагнітні частини та корпус клапана. Електромагнітні частини складаються з нерухомого сердечника, рухомого сердечника та котушки, тоді як корпус клапана складається з прецизійних компонентів, таких як сердечник золотника, втулка золотника та основа пружини. Електромагнітний клапан в основному складається з двох частин: електромагнітного компонента та корпусу клапана. Точні компоненти забезпечують його функціональність.
02 Типи та принципи роботи електромагнітних клапанів
Дво-позиційний три-ходовий електромагнітний клапан
Принцип роботи дво-позиційного три-ходового електромагнітного клапана полягає в тому, що, вмикаючи й вимикаючи котушку, він контролює потік стисненого повітря для зміни стану клапана. Коли котушка знаходиться під напругою, електромагніт буде притягуватися. Заряджений блок пружинного ущільнення у верхній частині рухомого залізного сердечника закриє випускний отвір за допомогою тиску пружини. Таким чином, стиснене повітря може надходити в циліндр клапана через повітрозабірник, забезпечуючи керування клапаном. При втраті живлення електромагнітна сила зникає. Під дією пружини рухомий залізний сердечник залишає нерухомий залізний сердечник і рухається вниз, таким чином відкриваючи випускний отвір і закриваючи впускний. В результаті клапанний циліндр змінює свій стан.
Дво-позиційні чотири- та п’яти{2}}ходові електромагнітні клапани
«Дві позиції», згадані тут, стосуються двох станів живлення-увімкнено та-вимкнено для самого електромагнітного клапана. Для регульованого клапана це дві операції: відкриття та закриття. Що стосується «скільки отворів», це стосується кількості повітряних отворів у електромагнітному клапані, що зрозуміло з першого погляду. Ці електромагнітні клапани працюють подібно до двох-позиційних три-ходових електромагнітних клапанів, з різницею в кількості повітряних отворів.
03 Вибір джерела живлення
Крім того, є два варіанти живлення електромагнітних клапанів: 220В і 24В. У -галузях високого ризику джерело живлення 24 В є більш поширеним. Однак обидва ці способи живлення мають свої переваги та недоліки. Як джерело живлення 220В, так і 24В мають свої переваги та недоліки. Вибір слід робити на основі вимог-вибухозахищеності та відстані передачі. Хоча використання джерела живлення 220 В не сприяє-вибухозахищеності-на місці, це корисно для-передачі на великі відстані, оскільки висока напруга може зменшити вплив падіння напруги в кабелях передачі на електромагнітні клапани. Використання джерела живлення 24 В є більш сприятливим для-вибухозахищеності-на місці, але відстань передачі відносно мала, і слід враховувати вплив падіння напруги в кабелі передачі на роботу електромагнітного клапана. Тому, обираючи джерело живлення, необхідно зробити компроміс-виходячи з реальних потреб.
04 Діагностика та усунення несправностей електромагнітного клапана
Деякі поширені несправності, які можуть виникнути під час застосування електромагнітних клапанів, включають: ослаблені або опущені клеми електропроводки, перегорання котушки та блокування електромагнітного клапана. Поширені проблеми з електромагнітними клапанами включають ослаблену проводку, згорілі котушки та заклинювання, тому необхідно вжити відповідних заходів щодо технічного обслуговування. Проблему ослабленого або відірваного проводу можна вирішити шляхом повторного-підтягування. Якщо котушка перегоріла, необхідно перевірити, чи світло-діод на голівці котушки увімкнуто чи вимкнено, або спробуйте вставити металевий предмет у отвір котушки, щоб спостерігати, чи він притягується. Якщо пошкодження підтверджено, його необхідно замінити.
Що стосується застрявання електромагнітного клапана, це зазвичай пов’язано з тим, що випускний отвір не обладнано глушником, що дозволяє домішкам повітря потрапляти в клапан, або стиснене повітря нечисте та містить домішки, воду, масло та інший бруд. Рішення цієї проблеми включає розбирання сердечника котушки, втулки котушки та основи пружини для очищення та нанесення мастила. У той же час, щоб запобігти повторенню подібних проблем, слід встановити глушник на випускному отворі електромагнітного клапана, а на передньому кінці впускного отвору слід додати редукційний клапан повітряного фільтра для очищення стисненого повітря. Крім того, редукційний клапан повітряного фільтра також можна використовувати для регулювання тиску, щоб гарантувати, що робочий тиск циліндра знаходиться у відповідному діапазоні, тим самим захищаючи клапан і контролюючи швидкість відкриття та закриття.
